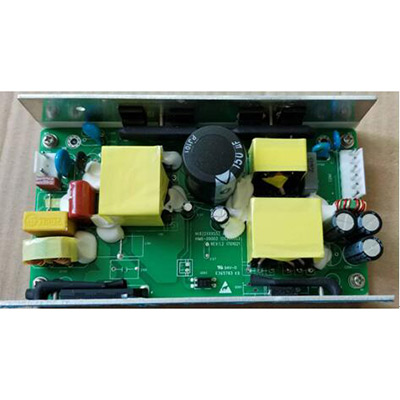

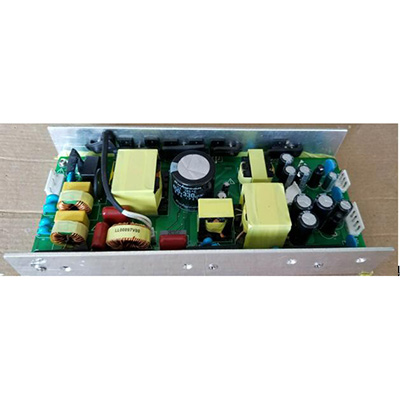

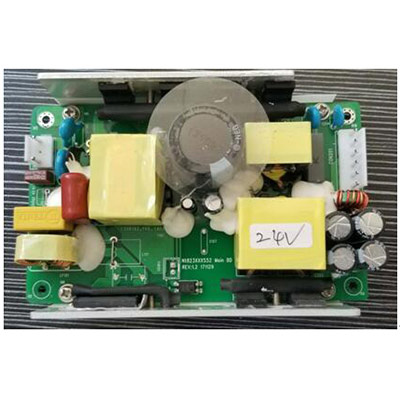

NT822200
电源型号：NT822
输出功率：200W
电源尺寸：147*83*39mm
|
电源参数 |
|
|
|
|
|
|
|
|
|
编号 |
测试项目 |
单位 |
典型值 |
|
|
|
备注 |
|
|
1 |
输入特性 |
输入电压范围 |
V |
100～240V |
|
|
兼容90VAC-264VAC |
|
|
2 |
|
最大输入电流 |
A |
3.0A |
|
|
|
满载，输入电压范围内 |
|
3 |
|
输入频率范围 |
Hz |
47～63 |
|
|
|
仅限交流输入电源 |
|
4 |
输出特性 |
额定输出电压 |
V |
12V |
24V |
36V |
53.5V |
|
|
5 |
|
额定输出电流 |
A |
16A |
8.3A |
5.6A |
3.7A |
|
|
6 |
|
额定输出功率 |
W |
200W |
|
|
|
|
|
7 |
|
输出电压精度 |
|
±3％ |
|
|
|
10%-100%负载 |
|
8 |
|
最大纹波与噪声 |
mVp-p |
＜1％ |
|
|
|
满载，230V输入电压，环境温度25℃ |
|
9 |
|
效率 |
％ |
＞90 |
|
|
|
满载，230V输入电压 |
|
10 |
保护功能 |
输出过流保护 |
% |
105～200 |
|
|
|
输出关断并自动重启 |
|
11 |
|
短路保护 |
|
有 |
|
|
|
最高输入电压情况下长期短路可恢复 |
|
12 |
|
起动时间 |
S |
＜2 |
|
|
|
230Vac |
|
13 |
环境 |
工作温度 |
℃ |
-10℃～+55℃ |
|
|
满载 |
|
|
14 |
|
工作湿度 |
|
5％～95％ |
|
|
No dewdrop |
|
|
15 |
|
存储温度 |
℃ |
-25℃～+70℃ |
|
|
|
|
|
16 |
|
存储湿度 |
|
5％～95％ |
|
|
No dewdrop |
|
|
17 |
物理特性 |
耐压 |
Vac/dc |
3000VAC/3000VAC |
|
|
输入－输出 |
|
|
18 |
|
安全标准 |
|
开发符合 |
|
|
|
UL60950,CSA22.2-60950，IEC60950，EN60950，GB4943 |
|
19 |
|
安全地漏电流 |
mA |
＜5 |
|
|
|
|
|
20 |
|
尺寸 |
mm |
长147mm*宽83mm*高39mm |
|
参见机械图 |
||
|
21 |
|
浪涌 |
|
差模2kV，共模4kV |
|
|
EN61000-4-5 |
|
|
22 |
|
传导骚扰（对外） |
|
|
|
|
|
EN55022，FCC part 15 |
|
23 |
|
辐射骚扰（对外） |
|
|
|
|
|
EN55022，FCC part 15 |
